Deep groove ball bearings

ตลับลูกปืนเม็ดกลมร่องลึก

ตลับลูกปืนเม็ดกลมร่องลึกได้ถูกนำไปใช้งานต่างๆอย่างค่อนข้างหลากหลาย    ตลับลูกปืนชนิดนี้เป็นแบบแยกส่วนไม่ได้ และเหมาะกับลักษณะงานที่ต้องการความเร็วสูงและทนทาน  โดยไม่จำเป็นต้องบำรุงรักษามาก   ด้วยรางวิ่งร่องลึกที่มีความละเอียดสูง  การสัมผัสระหว่างเม็ดลูกกลิ้งและรางวิ่งที่ได้รับการออกแบบมาอย่างดี ทำให้ตลับลูกปืนเม็ดกลมร่องลึกสามารถรับแรงรุนได้ทั้งสองทิศทาง นอกเหนือไปจากแรงในแนวรัศมีได้แม้ว่าใช้ในลักษณะงานที่ความเร็วสูงๆ   ด้วยเหตุผลเหล่านี้เอง ตลับลูกปืนเม็ดกลมร่องลึกจึงเป็นตลับลูกปืนประเภทที่นิยมนำไปใช้งานมากที่สุด   ดังนั้นจึงมีการออกแบบและผลิตออกมาหลายแบบและขนาด รวมไปถึงตลับลูกปืนเม็ดกลมร่องลึกแบบพิเศษอื่นๆ เช่น

• ตลับลูกปืนไฮบริด  (Hybrid bearings)
• ตลับลูกปืนเคลือบฉนวน (Insulated bearings)
• ตลับลูกปืนทนความร้อนสูง (High temperature bearings)
• ตลับลูกปืนพร้อมสารหล่อลื่นแข็ง (Bearings with Solid oil)
• ตลับลูกปืนพร้อมเซนเซอร์ (Sensorized bearing)
• ตลับลูกปืนเม็ดกลมร่องลึกรุ่นประหยัดพลังงาน E2 (Energy Efficient)

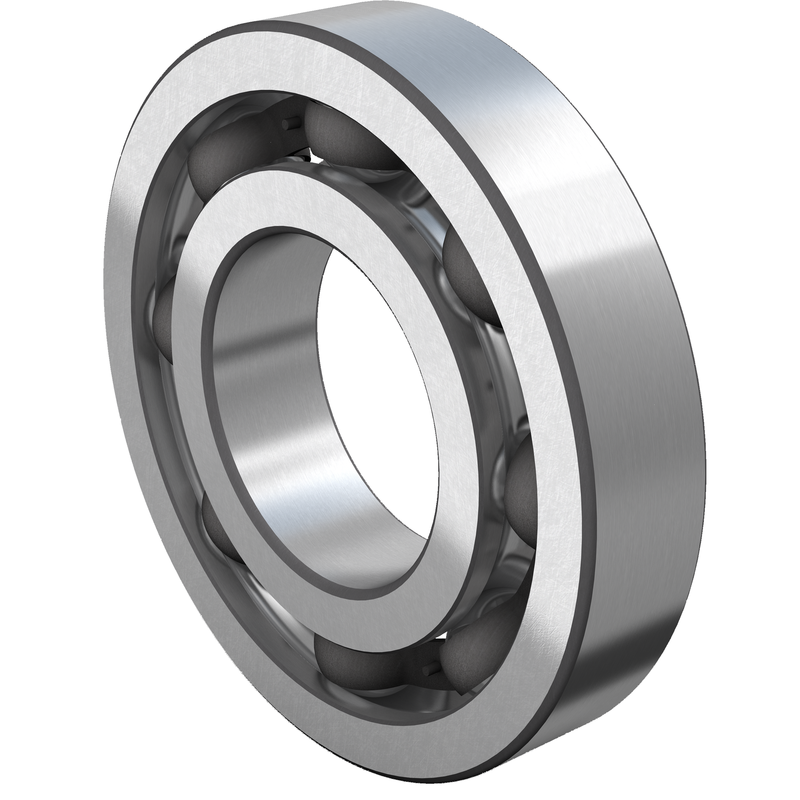

ตลับลูกปืนแบบพื้นฐาน

ตลับลูกปืนเม็ดกลมร่องลึกแถวเดี่ยวแบบพื้นฐาน เป็นตลับลูกปืนแบบเปิดด้านข้างทั้งสองด้าน ซึ่ง SKF ได้ผลิตเป็นจำนวนหลายอนุกรมและหลายขนาด    ด้วยเหตุผลทางด้านการผลิต ตลับลูกปืนแบบพื้นฐานบางรุ่นที่มีการผลิตพร้อมด้วยฝาปิดกันฝุ่นนี้  อาจจะมีร่องเว้าที่บ่าของวงแหวนนอกสำหรับรองรับฝากันฝุ่นอยู่ด้วย

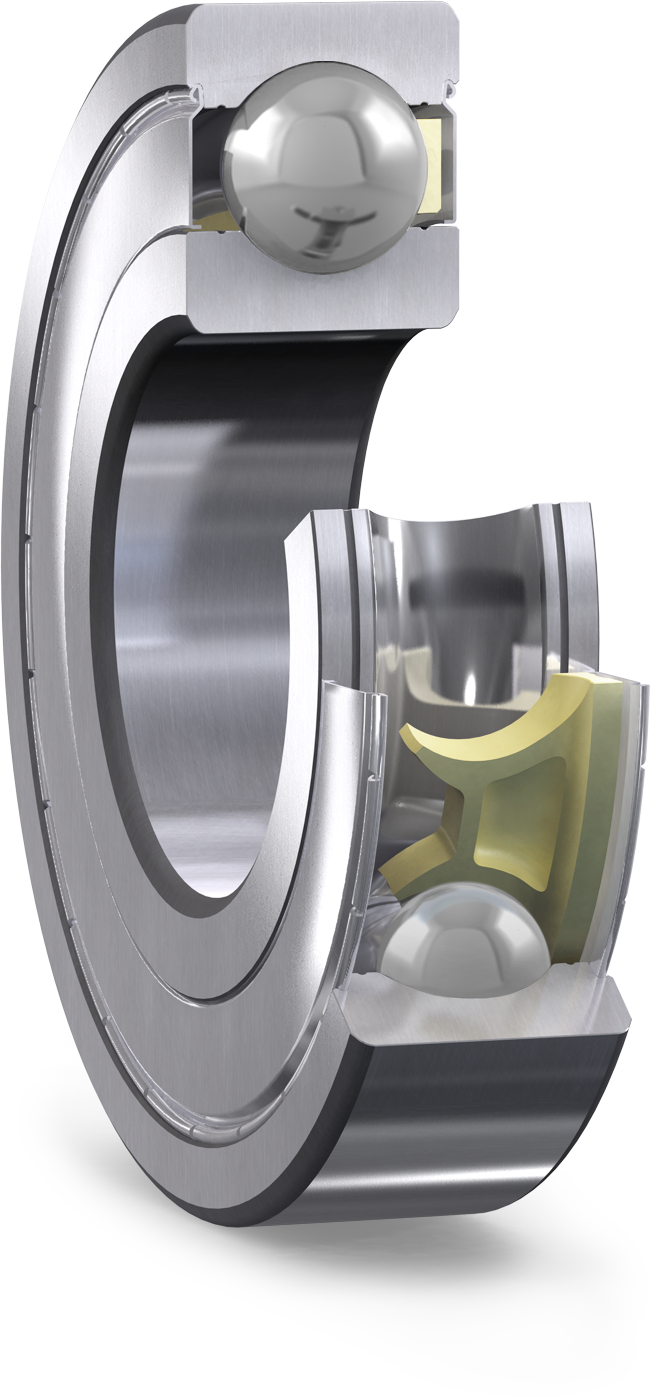

ตลับลูกปืนพร้อมฝากันฝุ่น

นอกจากตลับลูกปืนเม็ดกลมร่องลึกแบบเปิดแล้ว SKF ยังผลิตตลับลูกปืนเม็ดกลมร่องลึกแถวเดี่ยวขนาดที่นิยมใช้กันมากๆ เป็นแบบมีฝาปิดกันฝุ่นอีกด้วย ฝาปิดกันฝุ่นเป็นแบบด้านเดียวหรือสองด้าน มีทั้งแบบฝาปิดเหล็กและแผ่นยางกันฝุ่น ตลับลูกปืนพร้อมฝาปิดรุ่น 622 623 และ 630 เหมาะสำหรับลักษณะงานที่ไม่ต้องการความยุ่งยากในด้านการบำรุงรักษา และ SKF ยังมีชุดตลับลูกปืนพร้อมซีลกันฝุ่น ICOS™ สำหรับงานที่ต้องการการปกป้องตลับลูกปืนมากเป็นพิเศษ

ตลับลูกปืนพร้อมฝาหรือแผ่นกันฝุ่นทั้งสองด้านได้รับการหล่อลื่นให้สามารถทำงานได้ตลอดอายุการใช้งาน และไม่จำเป็นต้องมีการบำรุงรักษา  ห้ามนำตลับลูกปืนเหล่านี้ไปให้ความร้อนเกินกว่า 80°C หรือนำไปชะล้างด้วยสารละลายใดๆ  จาระบีมาตรฐานที่ใส่อยู่ในตลับลูกปืนมีสามชนิดด้วยกันทั้งนี้ก็ขึ้นอยู่กับขนาดของตลับลูกปืน

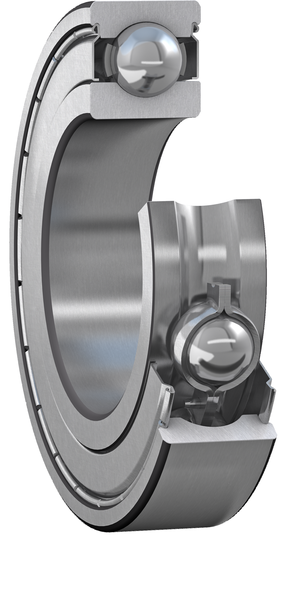

ตลับลูกปืนพร้อมฝาเหล็กกันฝุ่น

ตลับลูกปืนเม็ดกลมร่องลึกพร้อมฝาเหล็กกันฝุ่น คือตลับลูกปืนที่มีรหัสระบุเสริม Z หรือ 2Z ต่อท้าย ฝาเหล็กกันฝุ่นของ SKF มีสองแบบด้วยกัน  ซึ่งการผลิตแต่ละแบบก็ขึ้นอยู่กับมิติขนาดของตลับลูกปืน ฝาเหล็กกันฝุ่นทำจากเหล็กกล้าและขอบด้านในของฝากันฝุ่นถูกพับขึ้นรูปเป็นทรงกระบอก เกิดเป็นช่องว่างแคบๆตลอดความยาวเส้นรอบวงของวงแหวน แต่ฝากันฝุ่นบางแบบก็จะไม่มีส่วนของหน้าตัดยื่นนี้                                                              ตลับลูกปืนพร้อมฝาเหล็กกันฝุ่นควรจะใช้กับลักษณะงานที่วงแหวนในหมุน เพราะหากวงแหวนนอกหมุนด้วยความเร็วที่สูงพอ อาจจะทำให้จาระบีรั่วออกมาจากตลับลูกปืนได้

ตลับลูกปืนพร้อมแผ่นกันฝุ่นความเสียดทานต่ำ

ตลับลูกปืนเม็ดกลมร่องลึกพร้อมแผ่นกันฝุ่นความเสียดทานต่ำที่มีรหัสระบุเสริม RSL, 2RSL หรือ RZ, 2RZ แผ่นกันฝุ่นความเสียดทานต่ำนี้มีสามแบบด้วยกัน ทั้งนี้การผลิตก็ขึ้นกับมิติขนาดของตลับลูกปืน

เพื่อประสิทธิภาพในการป้องกันฝุ่นที่ดีเยี่ยมโดยที่ไม่เกิดการเสียดสีกันของขอบแผ่นกันฝุ่นและตลับลูกปืน จะเว้นระยะเป็นช่องว่างแคบๆไว้ระหว่างขอบของแผ่นกันฝุ่นและผิวบ่าที่เว้าเป็นร่องที่วงแหวนใน  ดังนั้นการป้องกันฝุ่นผงจึงเป็นแบบความเสียดทานต่ำ แผ่นกันฝุ่นชนิดนี้จึงทำให้ตลับลูกปืนทำงานได้ถึงความเร็วรอบเท่าๆ กับตลับลูกปืนที่ใช้ฝาเหล็กกันฝุ่นแบบ Z  แต่สมรรถนะในการป้องกันฝุ่นจะดีกว่า แผ่นกันฝุ่นแบบ RSL และ RZ ทำด้วยยาง NBR (Acrylonitrile Butadiene Rubber) ซึ่งทนทานต่อน้ำมันและการสึกหรอ พร้อมด้วยแผ่นเหล็กเสริมความแข็งแรงด้านใน แผ่นกันฝุ่นชนิดนี้มีช่วงอุณหภูมิการใช้งานอยู่ที่ -40°C ถึง +100°C และสามารถทนความร้อนได้สูงถึง +120 °C สำหรับช่วงระยะเวลาสั้นๆ

ตลับลูกปืนพร้อมแผ่นยางกันฝุ่นแบบสัมผัส

ตลับลูกปืนพร้อมแผ่นยางกันฝุ่นแบบสัมผัส จะมีรหัสระบุเสริมต่อท้ายเป็น RSH, 2RSH หรือ RS1, 2RS1   แผ่นกันฝุ่นชนิดนี้มีด้วยกันสี่รูปแบบ การผลิตจะขึ้นอยู่กับมิติขนาดของตลับลูกปืนนั้น

ขอบของแผ่นยางกันฝุ่นแบบสัมผัสนี้อัดอยู่กับส่วนเว้าในบ่าของวงแหวนนอกทำให้มีการกั้นฝุ่นผง ณ ตำแหน่งนี้เป็นอย่างดี โดยไม่ทำให้เกิดการยุบตัวของวงแหวนนอก  แผ่นยางกันฝุ่นชนิดนี้ทำจากยางสังเคราะห์ (NBR, acrylonitrile butadiene rubber) ซึ่งทนทานต่อน้ำมันและการสึกหรอ และมีแผ่นเหล็กเสริมความแข็งแรงด้านใน ช่วงอุณหภูมิการใช้งานที่เหมาะสมอยู่ที่ -40°C  ถึง +100°C และสามารถทนความร้อนได้สูงถึง +120 °C สำหรับช่วงระยะเวลาสั้นๆ

ตลับลูกปืนพร้อมแผ่นยางกันฝุ่น ซึ่งทำงานที่ความเร็วและอุณหภูมิสูง  อาจจะทำให้จาระบีรั่วออกมาระหว่างขอบของแผ่นกันฝุ่นและวงแหวนใน

ตลับลูกปืนพร้อมร่องแหวนล็อค

ตลับลูกปืนเม็ดกลมร่องลึกพร้อมร่องแหวนล็อคทำให้การจัดวางตลับลูกปืนง่ายขึ้นได้ เนื่องจากสามารถใช้ประโยชน์ของแหวนล็อคเป็นตัวกำหนดตำแหน่งของตลับลูกปืนให้ติดอยู่กับตัวเสื้อได้ ทั้งนี้ SKF ยังสามารถจัดหาตลับลูกปืนพร้อมร่องแหวนล็อคร่วมกับแหวนล็อคได้ด้วย ตลับลูกปืนเม็ดกลมร่องลึกพร้อมร่องแหวนล็อค สามารถจัดหาแหวนล็อคให้โดยแยกต่างหาก หรือติดตั้งมาพร้อมกับตลับลูกปืนก็ได้

ตลับลูกปืนรุ่น SKF Explorer

ตลับลูกปืนเม็ดกลมร่องลึกรุ่น SKF Explorer  มีสมรรถนะการทำงานที่ยอดเยี่ยมมากขึ้น รวมถึงเสียงในขณะทำงานที่เงียบขึ้น ตลับลูกปืนรุ่นนี้จะมีรหัสระบุเหมือนเดิมทุกประการ

หมายเหตุ : 1) หากท่านต้องการข้อมูลเพิ่มเติมกรุณาอ้างอิงคู่มือตลับลูกปืน
